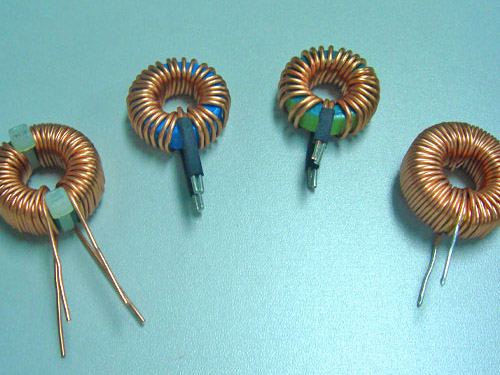

磁环是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件。磁环电感，俗称线圈电感，本质上是一个线圈，有空心线圈也有实心线圈，实心线圈有铁芯或者其它材料制成的芯，电感的单位是“H”，简称“亨”。此外，更小的单位是mH，uH，他们的换算方式为1H=1000mH=1000000uH。
其中：磁环电感器有成品与定制（自制）两种方式。电容器几乎是不会有自己制作的情况，而电感器则不然，这带来的直接后果是：很多人在工作中几乎都是使用成品电感，只要按额定电流I与电感量L选型即可，不会涉及到电感设计原理性的知识，而另一些人则更关注如何选择磁芯，如何确定绕线匝数，如何使设计变压器的铜损与铁损达到平衡等等，这是两个不同层面的内容，而前一类人对这些知识几乎不会有什么兴趣。
1、根据工作频率，选用线圈的导线
磁环电感工作于低频段的电感线圈，一般采用漆包线等带绝缘的导线绕制。工作频率高于几万赫，而低于2MHz的电路中，采用多股绝缘的导线绕制线圈，这样，可有效地增加导体的表面积，从而可以克服集肤效应的影响，使Q值比相同截面积的单根导线绕制的线圈高30％－50％。
在频率高于2MHz的电路中，电感线圈应采用单根粗导线绕制，导线的直径一般为0.3mm－1.5mm。采用间绕的电感线圈，常用镀银铜线绕制，以增加导线表面的导电性。
这时不宜选用多股导线绕制，因为多股绝缘线在频率很高时，线圈绝缘介质将引起额外的损耗，其效果反不如单根导线好。
如何提高磁环电感的效率？
铁损主要由磁性材质的特性所决定。为了减少铁损，优化选取高频损耗特性好的材料。磁性材料的损耗优劣关系：铁氧体 < 非晶 < 铁硅铝 < 铁硅 < 纯铁粉芯。在各类磁性材料中，铁硅铝磁粉芯具有分布式气隙、饱和磁感应强度大、宽恒磁导率、高居里温度、在高频下具有极低的损耗，几近为零的磁致伸缩系数，价格适中，使其成为光伏逆变器功率电感器较佳选择。
